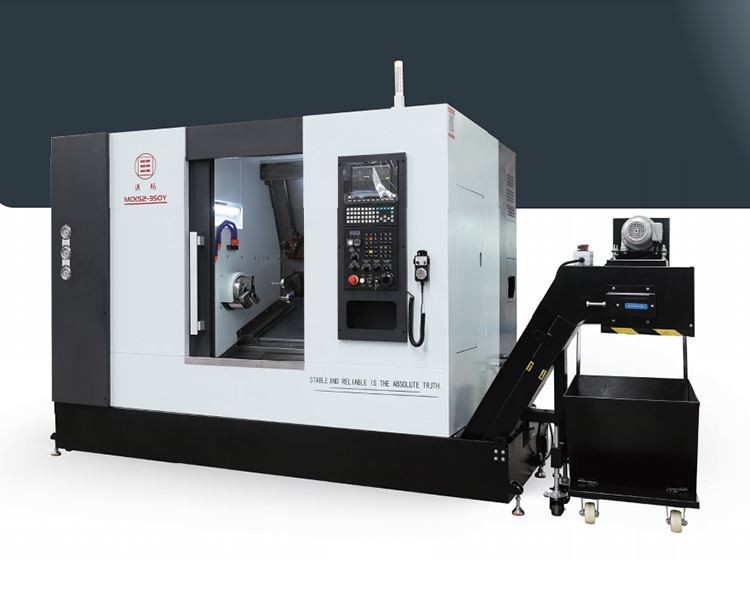

Machine de tournage et de fraisage CNC à lit incliné-avec tourelle motorisée

La machine de tournage et de fraisage CNC à banc incliné MCK52-350Y-est une référence en matière d'usinage multi-axes de pièces de petite et moyenne-pièces de taille. Il effectue simultanément des opérations de tournage, de fraisage, d’alésage, de perçage et de taraudage. La MCK52-350Y est une machine-outil CNC hautes-performances avec des capacités multi-axes (X/Y/Z), prenant en charge un diamètre d'oscillation de lit de 680 mm et une longueur de pièce de 350 mm. Équipé d'une tourelle motrice à 12-stations et d'une contre-pointe hydraulique, il combine haute précision et haute efficacité, ce qui le rend adapté à la fabrication de précision en grand volume de pièces complexes. Il est doté d'une structure de lit inclinée à 20 degrés en fonte à haute rigidité, ce qui lui confère une conception compacte et robuste. Largement utilisé dans les secteurs de l'automobile, de l'aérospatiale, de la fabrication de moules, des trains à grande vitesse, des machines alimentaires et chimiques et de l'électronique, il accomplit efficacement les tâches d'usinage de pièces de précision. La vitesse dynamique de la broche est de 100 à 3 000 tr/min, avec un diamètre d'oscillation maximum de 680 mm et une longueur d'usinage maximale de 350 mm.

Les exemples ci-dessus ne représentent pas toutes les possibilités ; la personnalisation est disponible en fonction des exigences du client.

Tourelle à outils à servomoteur-de haute précision- (axe Y-)



La tourelle à outils présente une conception avec indexation de servomoteur, positionnement précis du plateau d'engrenage et serrage hydraulique.
① La tourelle à outils est entièrement scellée à l'intérieur et il n'y a aucun levage pendant l'indexation.
② Vitesse de changement d'outil rapide et précision de positionnement élevée.
③ Combinés avec des guides linéaires inclinés à 20 degrés, les guides bénéficient d'une répartition plus uniforme de la force.
④ La tourelle à outils intègre le moteur d'entraînement et le système de transmission, prenant en charge l'usinage multi-processus tel que le perçage, le fraisage et le taraudage.
⑤ Déplacement effectif sur l'axe X- : 200 mm, Déplacement effectif sur l'axe Z- : 470 mm, Déplacement effectif sur l'axe Y- : 100 mm

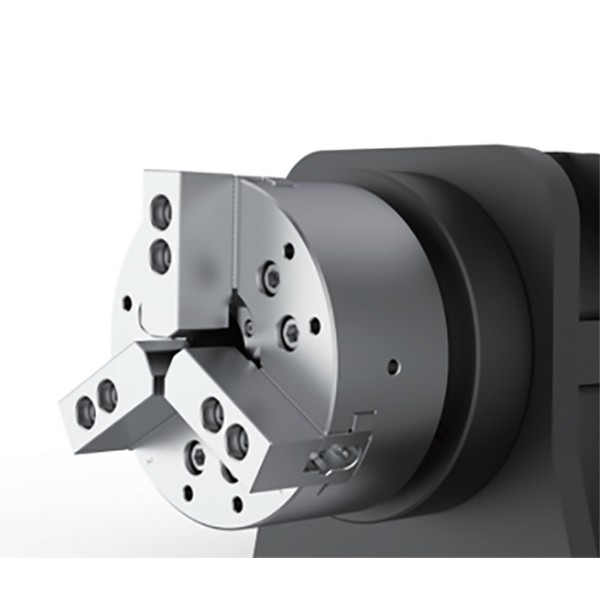

Broche à haute-rigidité et haute-précision



① Le roulement de broche avant est un roulement à rouleaux cylindriques à double-rangée combiné à un roulement à billes à contact oblique de poussée.
② Le roulement arrière utilise un roulement à rouleaux cylindriques à double-rangée.
③ Convient aux tours CNC à haute-rigidité et haute-précision nécessitant des coupes intensives-.

Tourelle motorisée à chenilles inclinée avec contre-pointe
